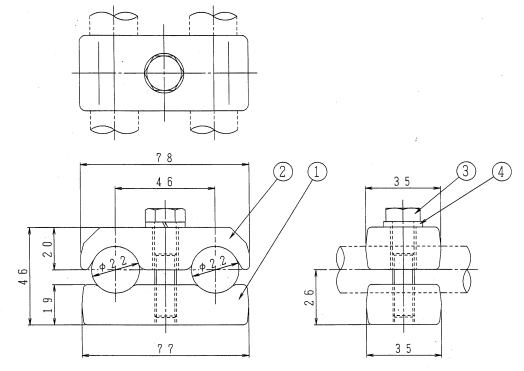

| パイプサポート | 13(1/2)用 Ｗパイプサポート |
| 材質/S15C～S25C | 材質/S15C～S25C |
| 品目ｺｰﾄﾞ PSA3＊＊＊＊ (下記寸法) | 品目ｺｰﾄﾞ PSA11303 (上記寸法) |

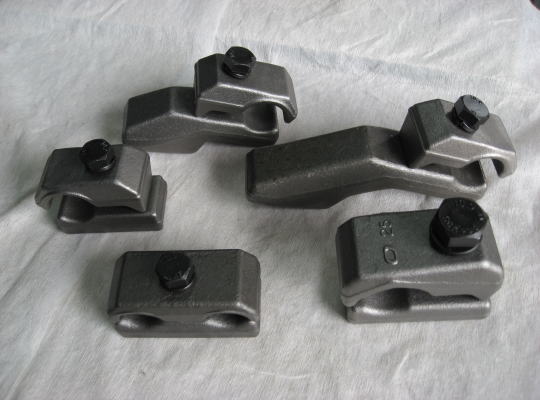

パイプサポート
 |
| 鋼管パイプの位置を決め、ガイドするクランプです。 |

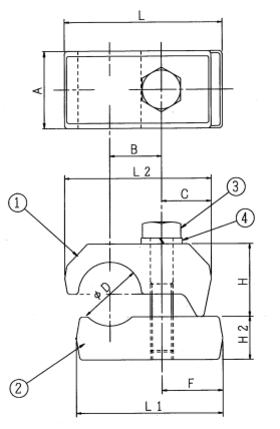

| 品目ｺｰﾄﾞ | ｻｲｽﾞ | A | B | C | φD | F | L | L1 | L2 | H | H2 | ボルト |
| PSA31301 | 1/2 | 30 | 20 | 15 | 22 | 20 | 55 | 50 | 50 | 25 | 19 | M10ｘ45 |
| PSA31901 | 3/4 | 34 | 23 | 22 | 28 | 27 | 70 | 65 | 65 | 32 | 19 | Ｍ10ⅹ50 |
| PSA32501 | 1 | 40 | 30 | 23 | 35 | 25 | 80 | 75 | 78 | 42 | 19 | Ｍ14ｘ60 |
